Object-Oriented Analysis and Design 面向对象分析与设计 (OOAD) 🧑‍💻

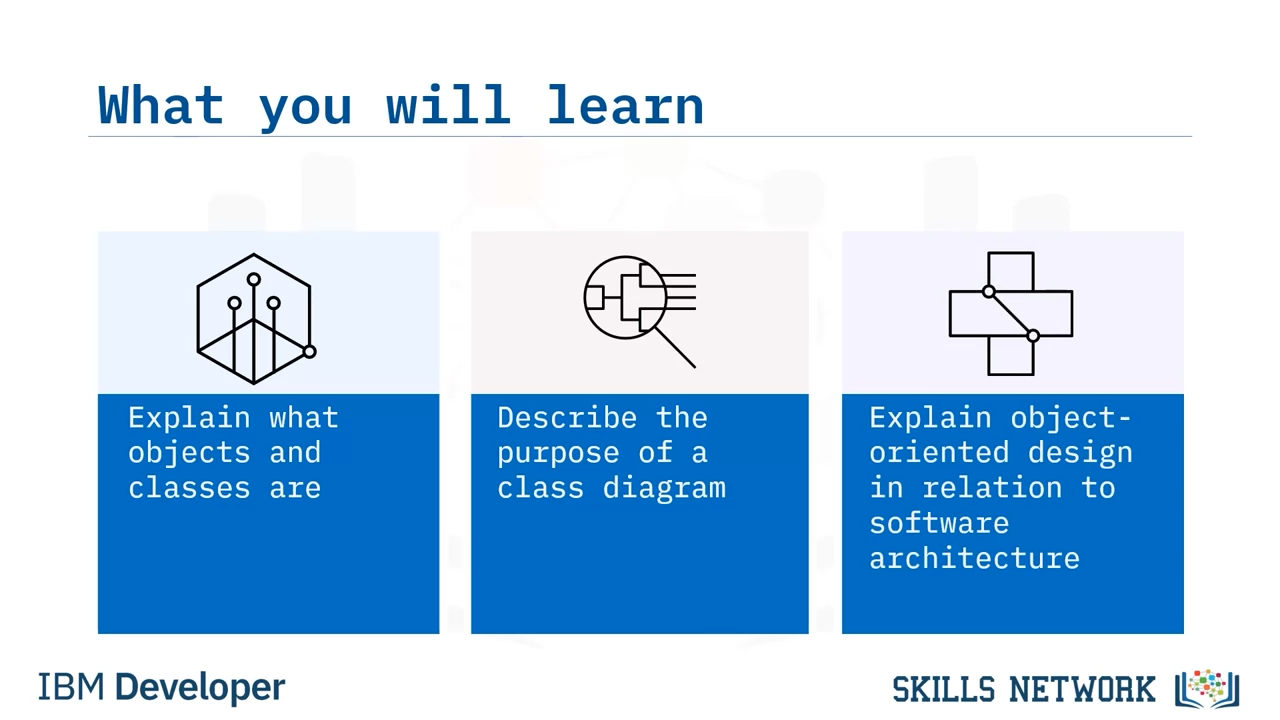

目标 🎯

在观看本视频后，您将能够：

• 解释 什么是对象（Objects）和类（Classes）；

• 描述 类图（Class Diagram）的目的；

• 阐述 面向对象设计（Object-Oriented Design, OOD）与软件架构的关系。

面向对象分析与设计（OOAD）简介 🛠️

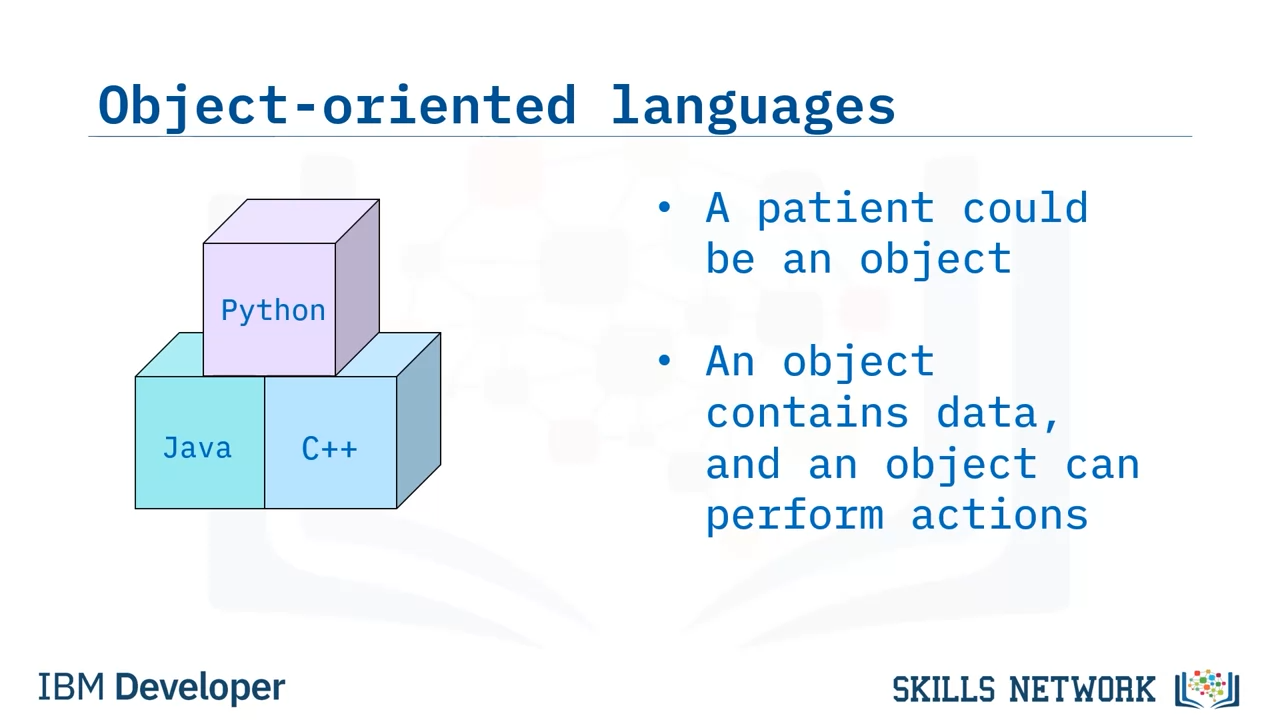

面向对象分析与设计（OOAD）是当系统使用面向对象编程语言（如 Java、C++ 或 Python）进行开发时，用来分析和设计软件系统的一种方法。
在我们深入讨论 OOAD 之前，先来了解一下什么是面向对象编程（OOP）。

面向对象编程中的核心概念 💡

OOAD 的核心是 对象（Objects）。对象不仅包含数据，还具有行为，描述了对象可以执行的动作。

举个例子，我们可以创建一个代表患者的对象。假设患者的名字是 Naya Patel，Naya 需要取消一个预约。然而，在创建 Naya 之前，我们必须先创建一个通用的患者对象版本。这个通用版本的对象被称为 类（Class）。

类与对象的关系 🏷️

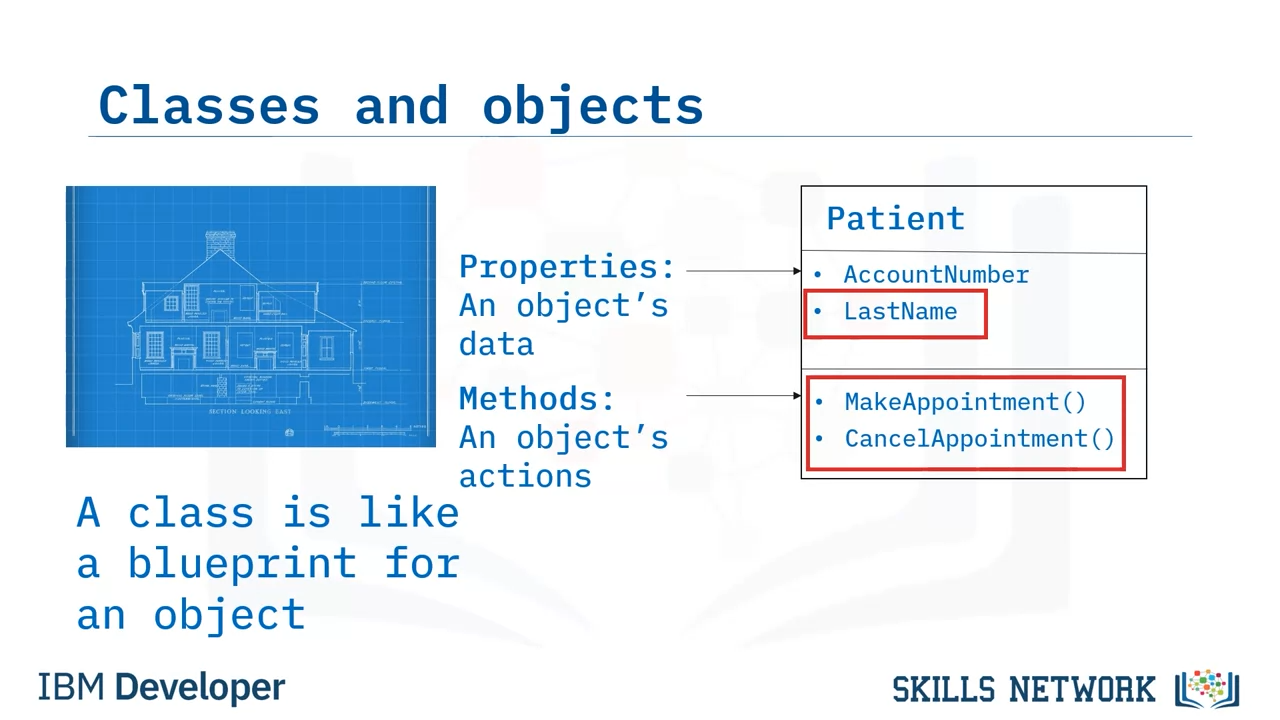

什么是类（Class）？

类是创建对象的蓝图或模板。在我们之前的例子中，Naya Patel 将是 患者类（Patient Class）的一个实例（Instance）。

类 定义了对象的通用属性和方法，但它并不指定具体的值，只有在对象被实例化时，类的属性才会被赋予特定的值。

例如，患者类 中可能有一个属性叫做 LastName（姓氏）。这只是一个占位符，并没有指定具体的姓氏，直到对象被创建并分配了一个值（如 Patel）。一旦对象被实例化后，它的方法可以被调用，执行一些动作，例如预约或取消预约。

实例化（Instantiation）

实例化是指根据类创建具体对象的过程。通过实例化，我们可以从类中创建不同的对象，每个对象都有自己的数据和方法。

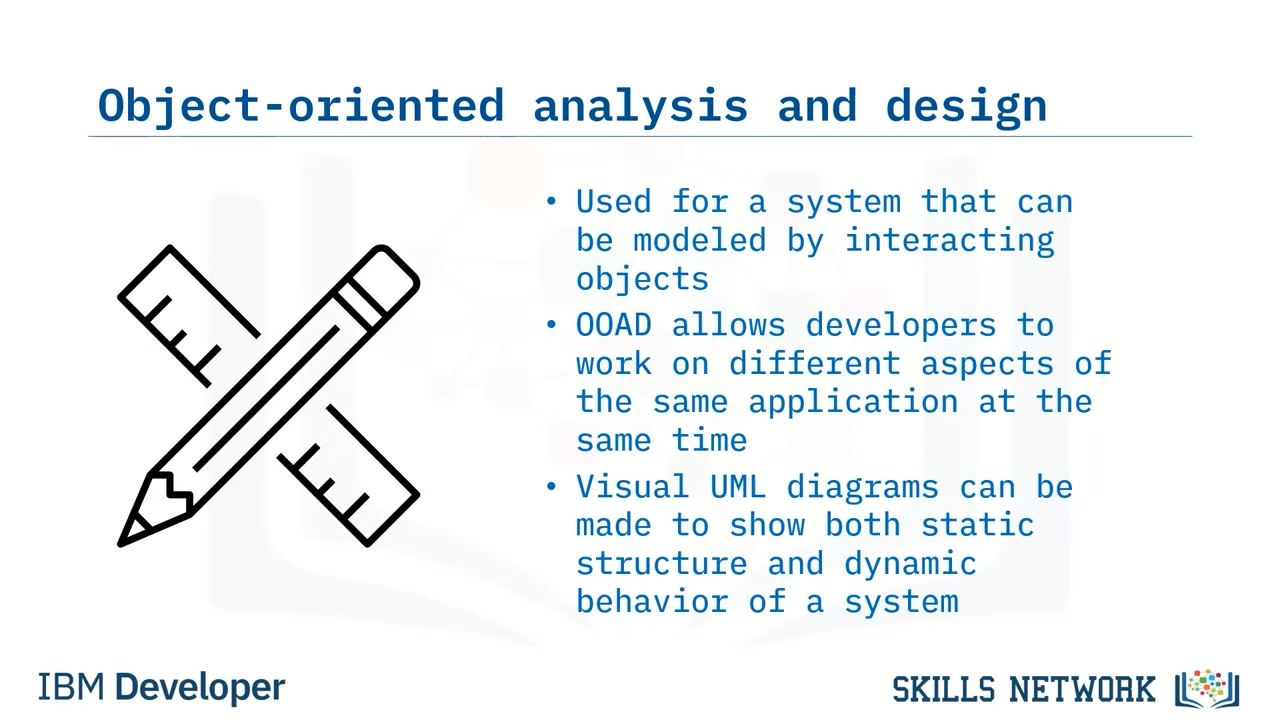

OOAD 的优势 🚀

OOAD 适用于将系统分解为相互作用的对象的场景。通过这种方式，多个开发者可以同时在应用程序的不同部分进行工作。
通过创建视觉化的 UML 图，可以展示系统的静态结构和动态行为。
我们已经看到了一些行为类的 UML 图，接下来我们来看看一种结构类 UML 图，也就是 类图（Class Diagram）。

类图（Class Diagram） 📊

类图是 OOAD 中常用的图形，用于展示软件系统的结构。类图显示了对象在面向对象设计中的关系。

类图的结构 🔲

在类图中，每个矩形框代表一个类，框内列出了类的属性和方法。

• 属性（Attributes）：类的属性或数据。

• 方法（Methods）：类的可用操作或行为。

类与类之间的关系 🔗

类图还显示了类之间的关系。一个子类可以“继承”父类的属性，这意味着它拥有与父类相同的属性和方法，并且还可以添加新的属性和方法。

类	继承关系
护士类（Nurse）	继承自 医疗人员类（Medical Personnel）
医生类（Doctor）	继承自 医疗人员类（Medical Personnel）
技术员类（Technician）	继承自 医疗人员类（Medical Personnel）
专家类（Specialist）	继承自 医生类（Doctor）

在这个例子中，护士、医生 和 技术员 都是 医疗人员类 的子类，而 专家 是 医生类 的子类。这意味着：

• 医生 能做 医疗人员 可以做的任何事；

• 专家 能做 医生 能做的任何事。

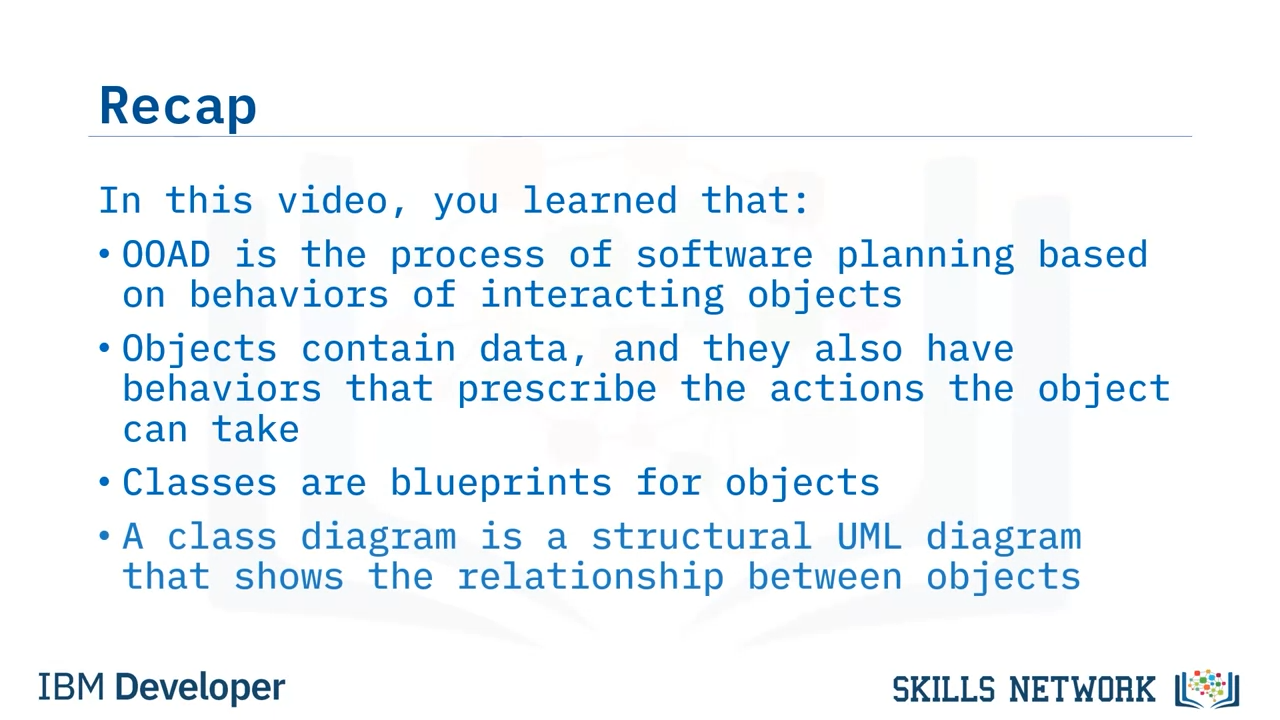

结论 📌

通过本视频，您学习了：

• 面向对象分析与设计（OOAD） 是基于交互对象行为来规划软件系统的过程。

• 对象 包含数据，并具有描述其可执行行为的行为。

• 类 是对象的蓝图或模板。

• 类图 是一种结构化的 UML 图，展示了类之间的关系。

希望这些概念能够帮助您更好地理解面向对象分析与设计（OOAD）及其在软件架构中的应用！
